1 施工准备



⑴ 技术准备:制定装置技术计划,单层钢结构工程宜接纳分件装置法,屋盖糸统宜接纳综合装置法 。多层钢结构工程一般接纳综合装置法



⑵ 施工机具及质料准备:包括吊装机械、种种辅助施工机具、钢构件、种种焊接质料及紧固件等 。



⑶ 柱基检查:柱基找平和标高控制,复核轴线并弹好装置对位线,检查地脚螺栓轴线位置、尺寸及质量 。



⑷ 构件清理:清理钢柱等先行吊装构件,编号并弹好装置就位线 。


银娱优越会(中国)最新官方网站
装置前柱底除锈清理


2 单层钢结构装置



2.1 钢柱装置



钢柱宜接纳一点直吊绑扎法起吊,就位时瞄准地脚螺栓缓慢下落,对位后拧上螺帽将柱临时牢固,校正其平面位置和笔直度 ;校正后终拧螺帽,用垫板与柱底板焊牢,然后柱底灌浆牢固 。

银娱优越会(中国)最新官方网站

钢柱的吊装

银娱优越会(中国)最新官方网站

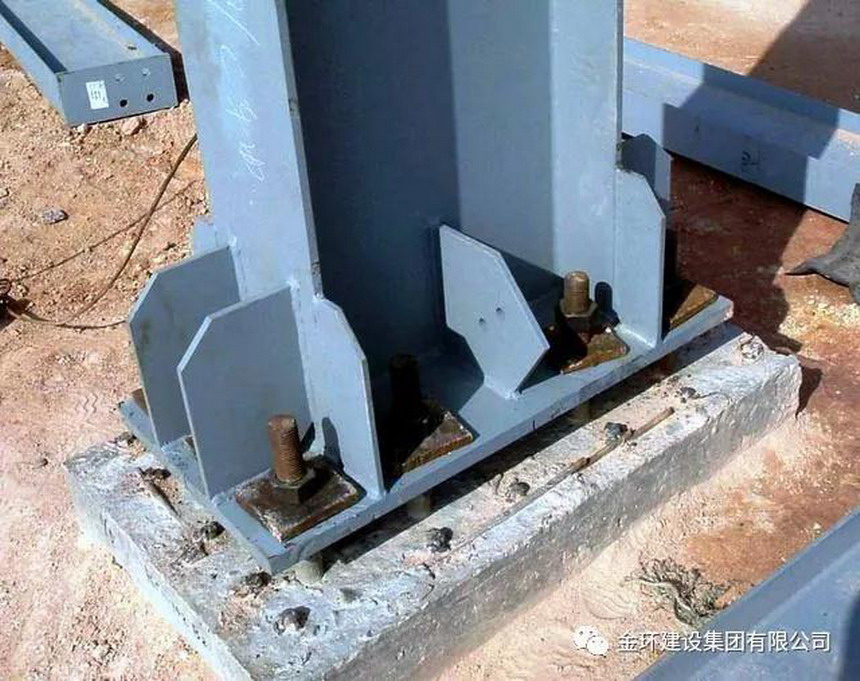

终拧地脚螺栓

银娱优越会(中国)最新官方网站

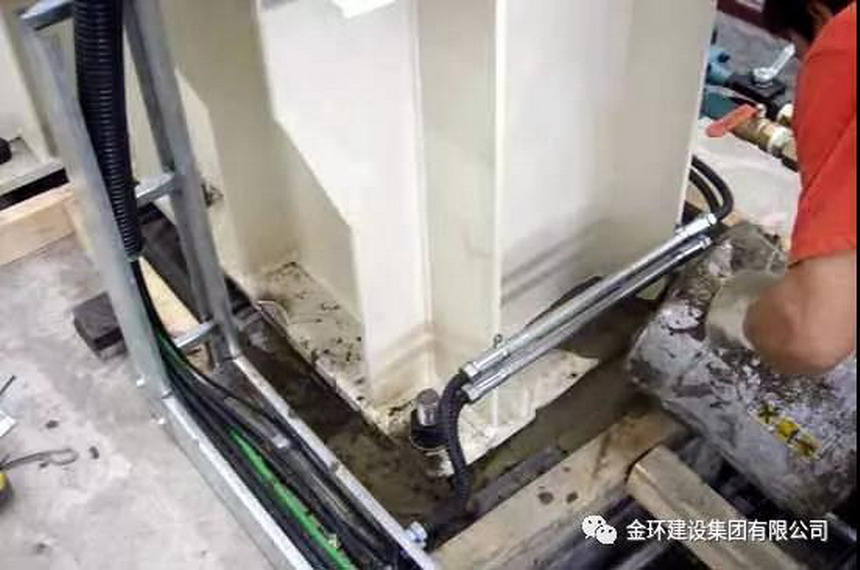

柱底灌浆牢固



2.2 钢吊车梁装置

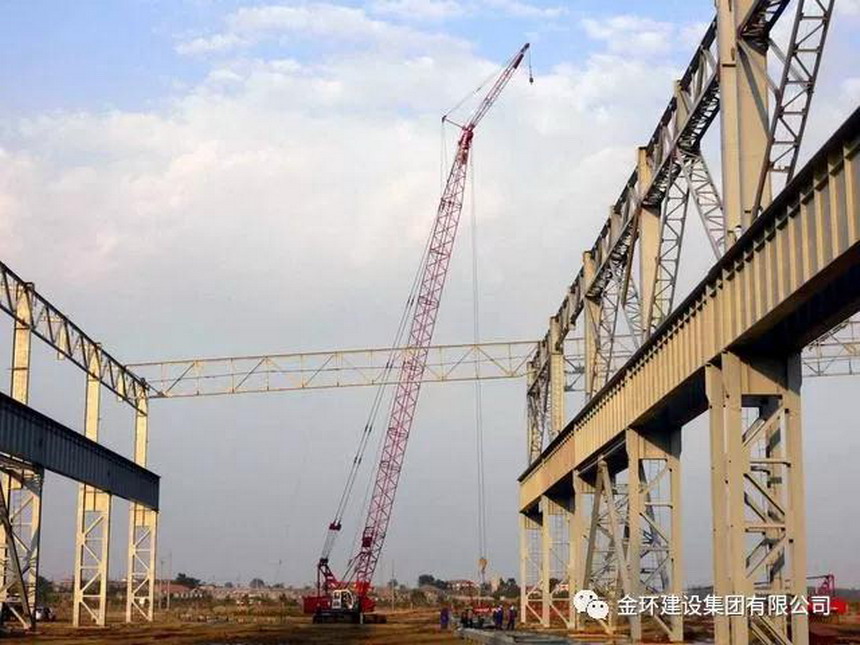

吊车梁接纳两点绑扎,吊升时用溜绳控制吊升历程构件的空中姿态,便当对位及制止碰撞 。就位临时牢固后要校正吊车梁的笔直度、标高及纵横轴线位置 。

银娱优越会(中国)最新官方网站

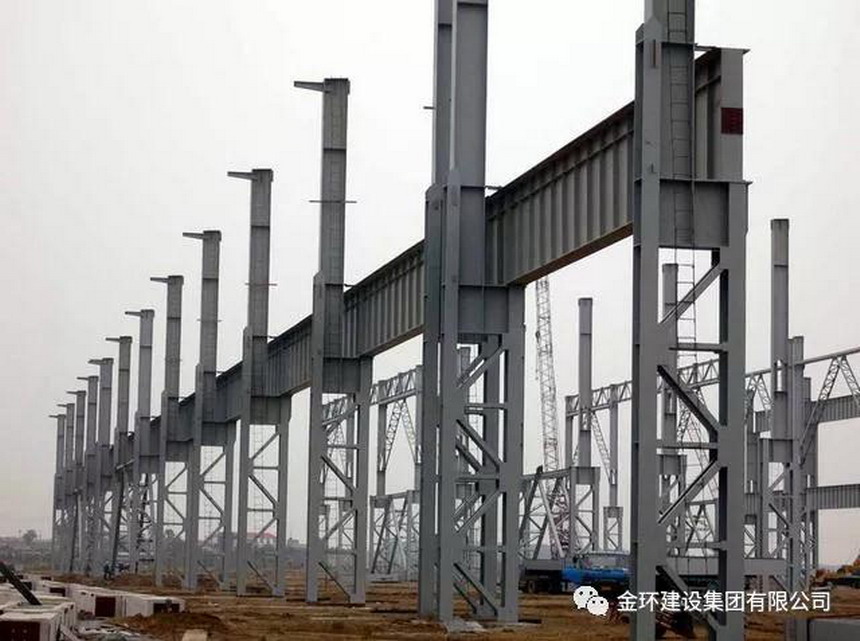

低跨吊车梁的吊装


银娱优越会(中国)最新官方网站


银娱优越会(中国)最新官方网站

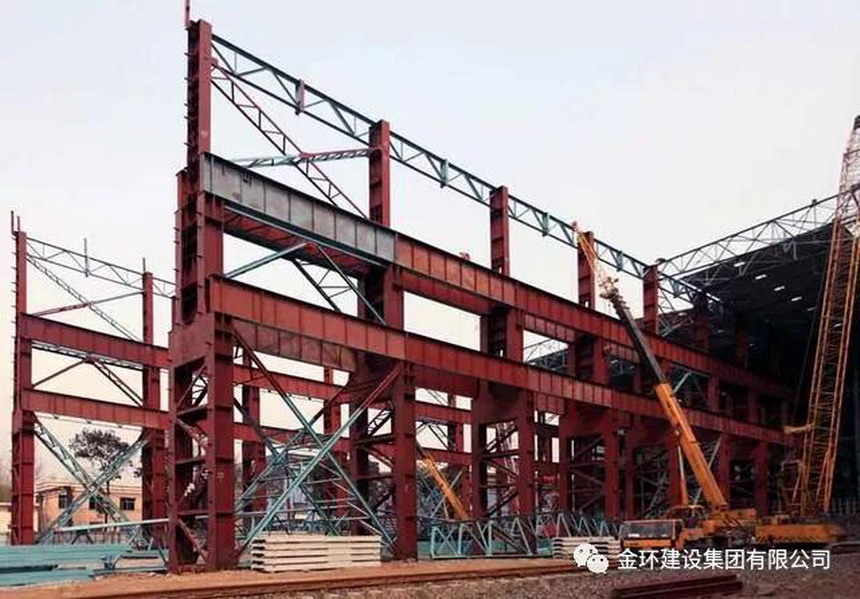

双层吊车梁的吊装

2.3 屋面系统装置

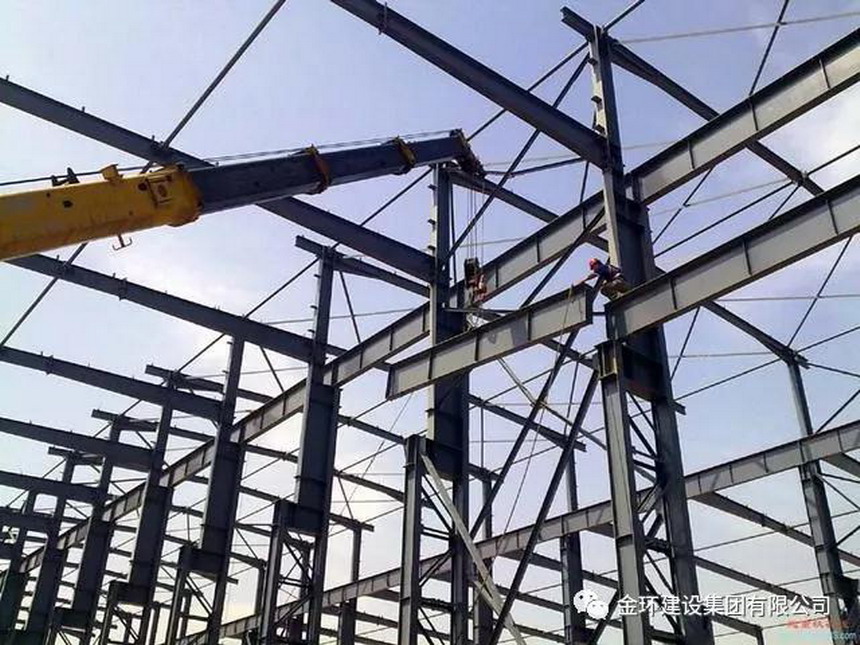

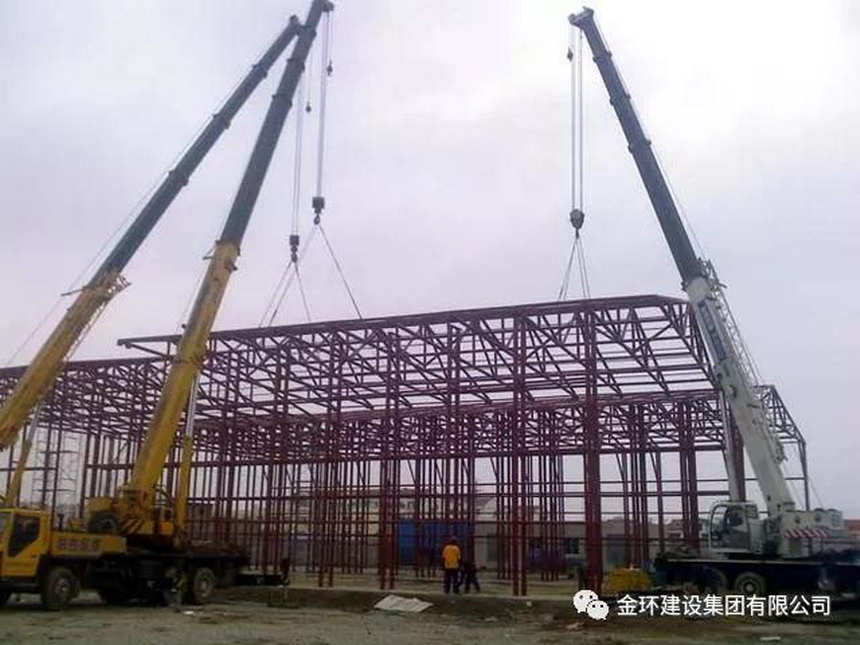

屋架装置应在柱子校正并牢固后进行 ;屋面系统可接纳扩大组合拼装后吊装,扩大组合拼装单位宜成为具有一定刚度的空间结构 。檩条等构件装置应在屋架调解定位后进行 。

银娱优越会(中国)最新官方网站

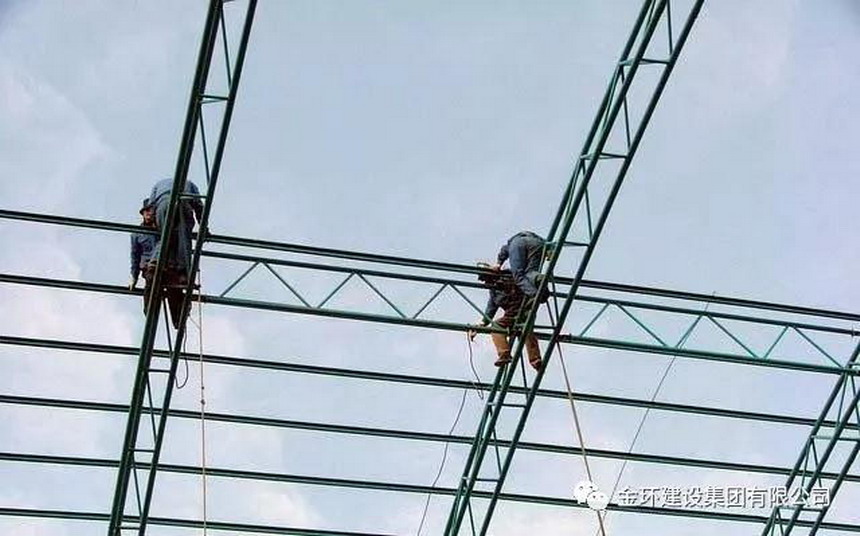

檩条的装置


银娱优越会(中国)最新官方网站

扩大组合拼装单位的吊装

银娱优越会(中国)最新官方网站
屋架的吊装


3 多层及高层钢结构装置



多层及高层钢结构的柱、梁、支撑等构件的长度尺寸应包括焊接收缩余量等变形值 。

银娱优越会(中国)最新官方网站

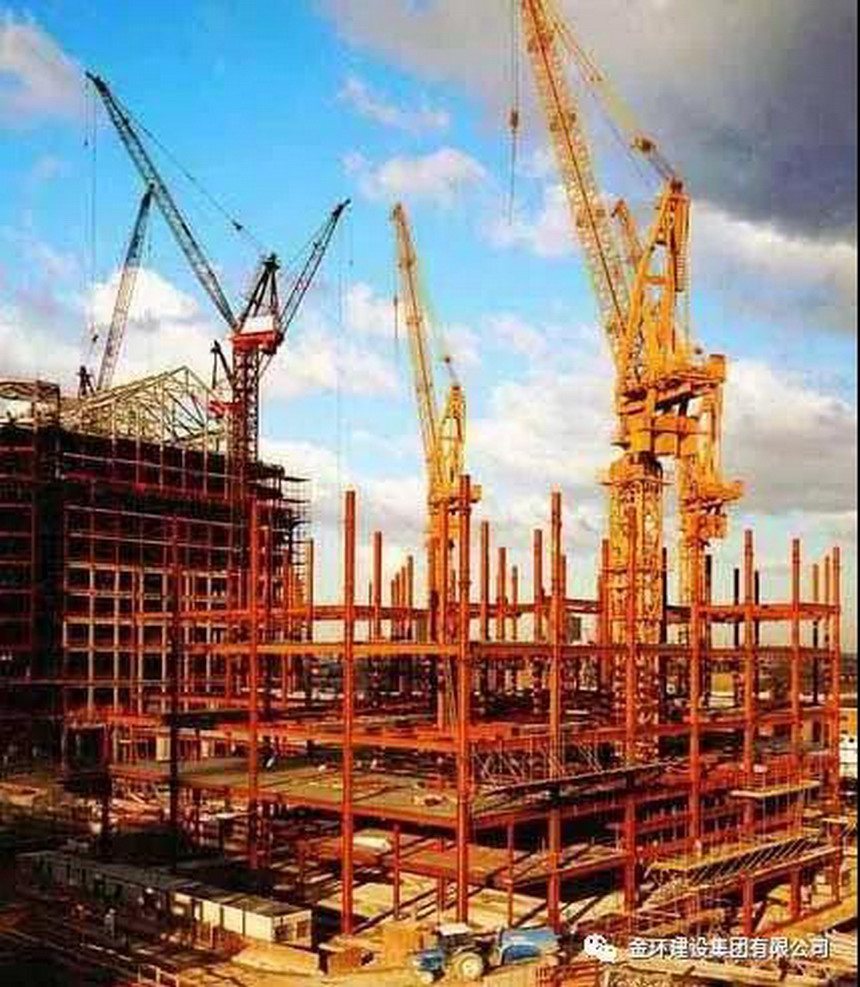

高层钢结构装置


银娱优越会(中国)最新官方网站

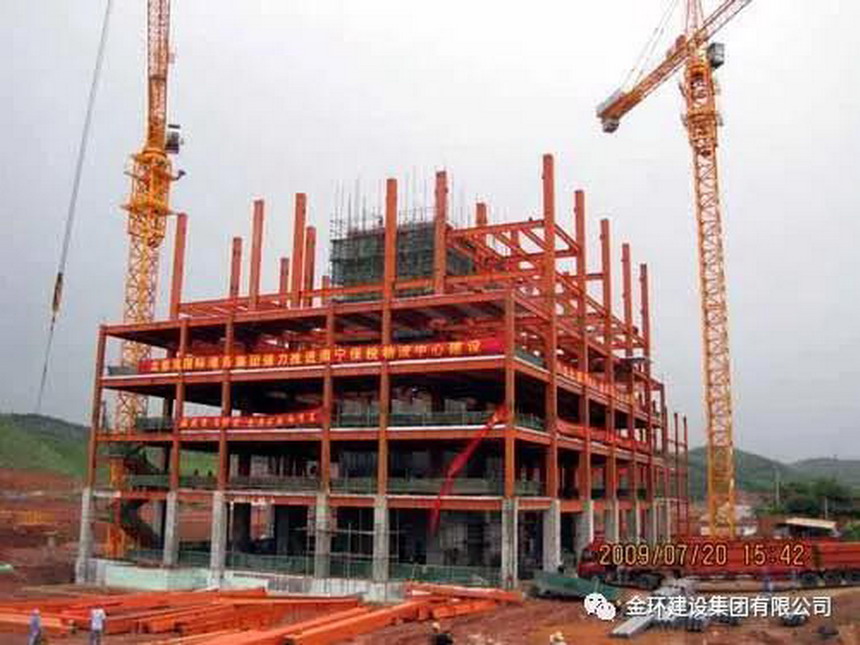

多层钢结构装置

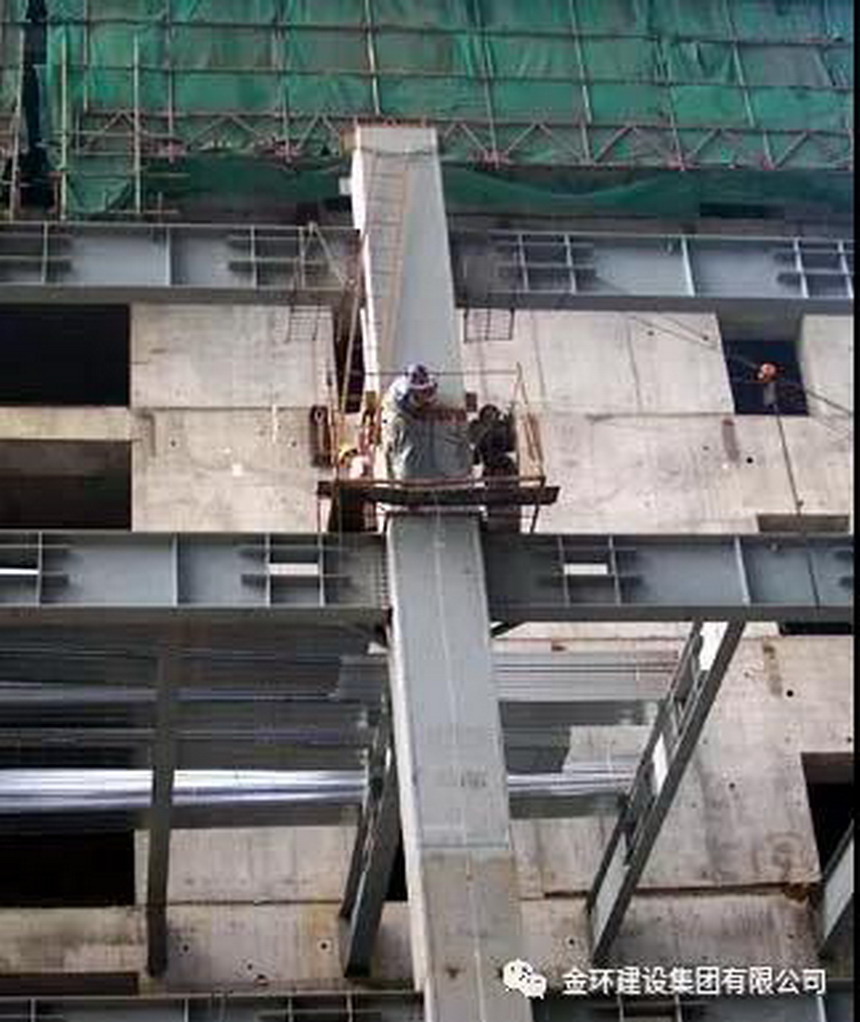

3.1 钢柱的装置与校正

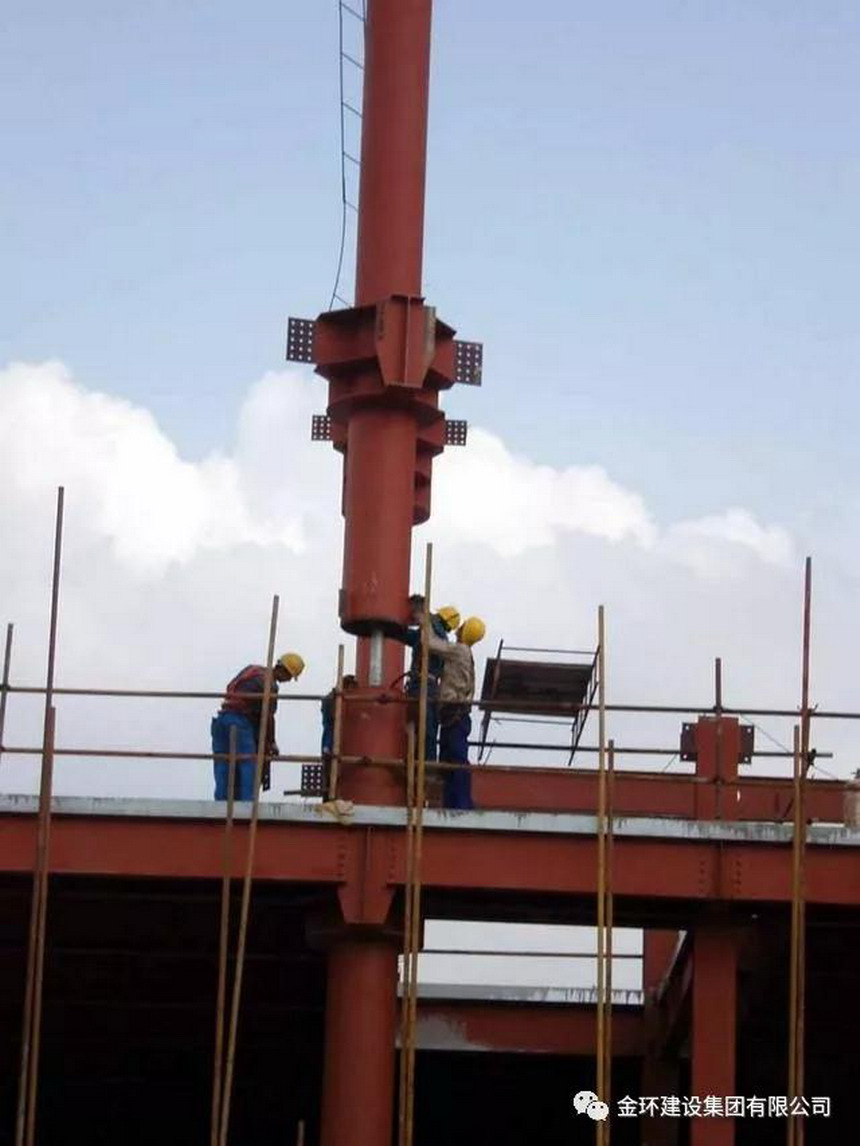

轴线引测:柱的定位轴线应从地面控制线引测,不得从下层柱的定位轴线引测,制止累积误差 。

钢柱校正:对笔直度、轴线、牛腿面标高进行初验,柱间间距用液压千斤顶与钢楔或倒链与钢丝绳校正 。


银娱优越会(中国)最新官方网站

银娱优越会(中国)最新官方网站

钢柱的校正


银娱优越会(中国)最新官方网站

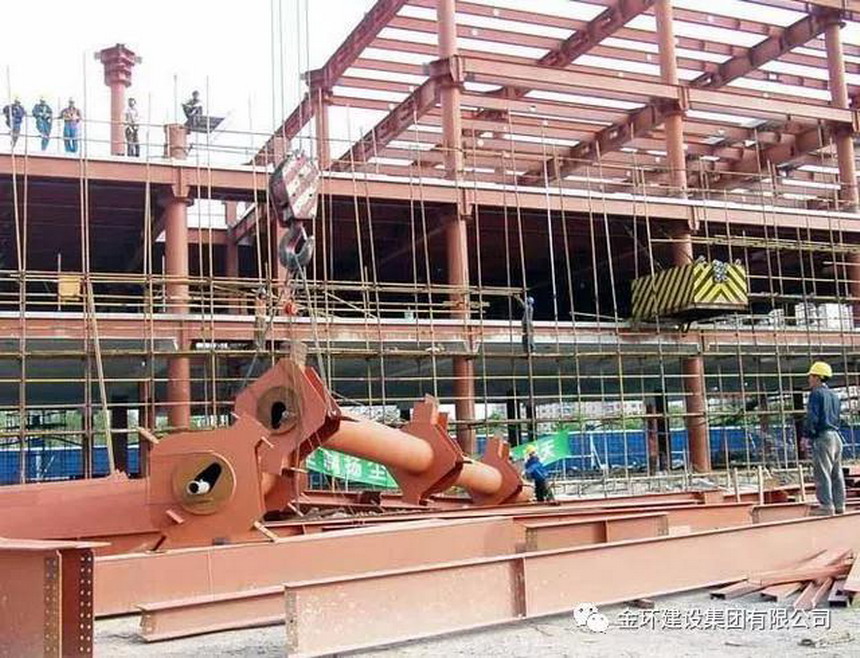

钢柱的吊装

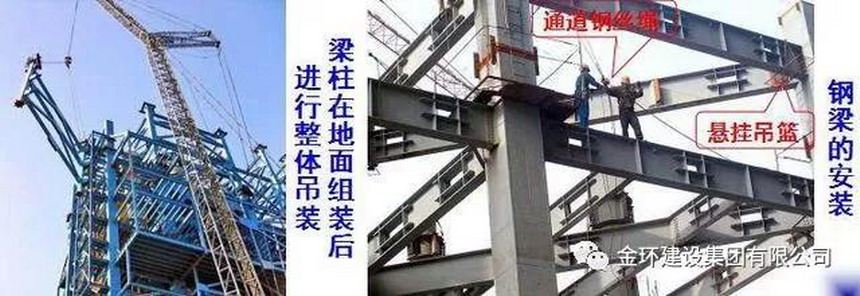

3.2 钢梁的装置与校正

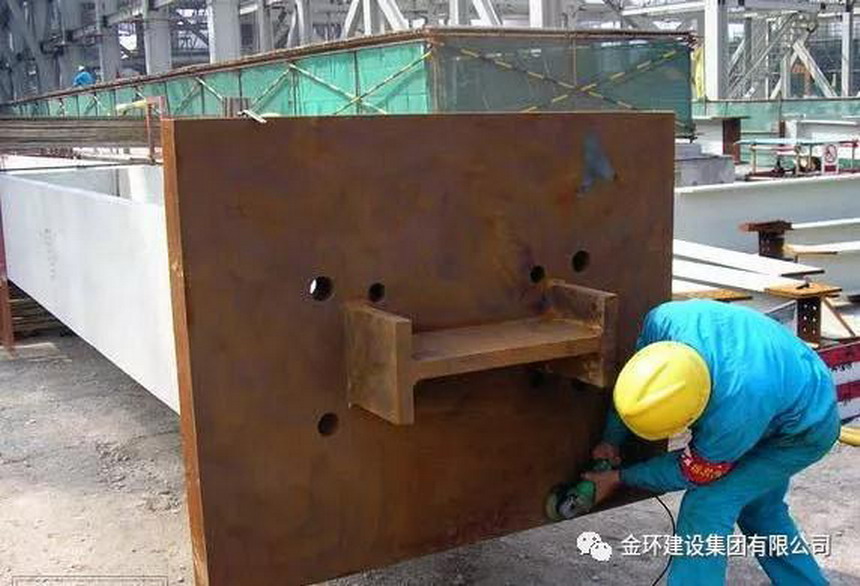

装置准备:吊装前应检查钢柱牛腿标高和柱子间距,梁上装好扶手和通道钢丝绳以包管施工人员的宁静 。吊点一般设在翼缘板开孔处,其位置取决于钢梁的跨度 。



钢梁校正:对标高及中心线要重复校正至切合要求 。

银娱优越会(中国)最新官方网站

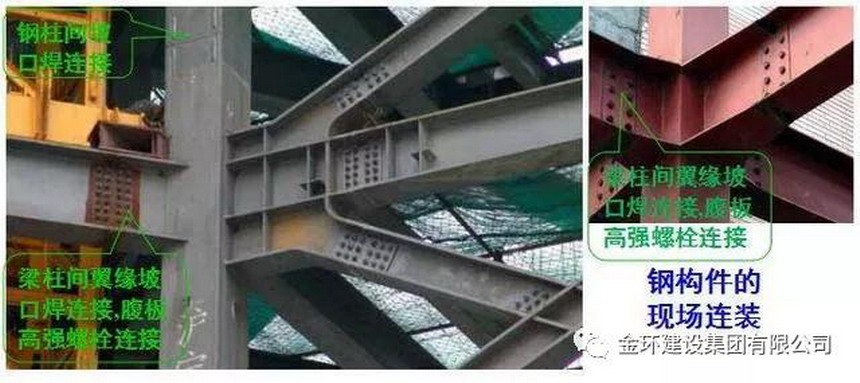

3.3 构件间的连接

银娱优越会(中国)最新官方网站



4 钢网架装置



网架结构广泛用作大跨度的屋盖结构 。特点是汇交于节点上的杆件数量较多,制作装置较平面结构庞大 。

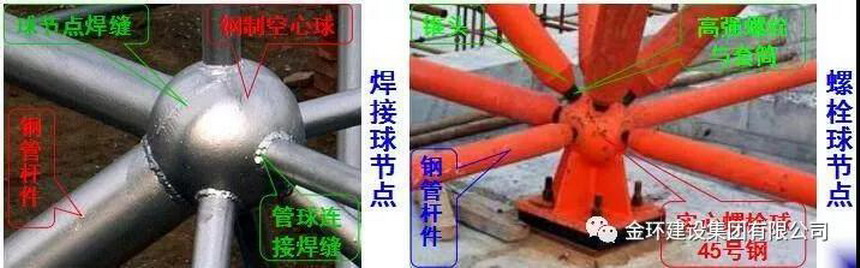

网架结构节点有焊接球、螺栓球和钢板节点三种形式 。网架的基本单位有三角锥、三棱体、正方体、截头四角锥等,可组合成平面形状的任何形体 。

银娱优越会(中国)最新官方网站



4.1 高空拼装法

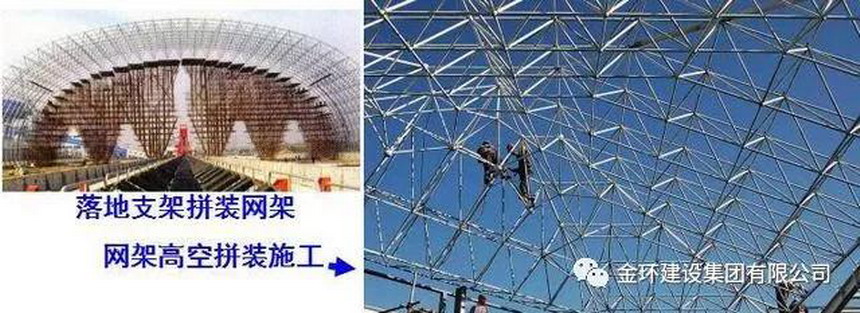

先在设计位置处搭设拼装支架,用起重机把网架构件分件(或分块)吊至空中的设计位置,在支架上进行拼装 。此法不需大型起重设备,但拼装支架用量大,高空作业多 。适用于螺栓球节点的钢管网架 。

银娱优越会(中国)最新官方网站



4.2 整体装置法

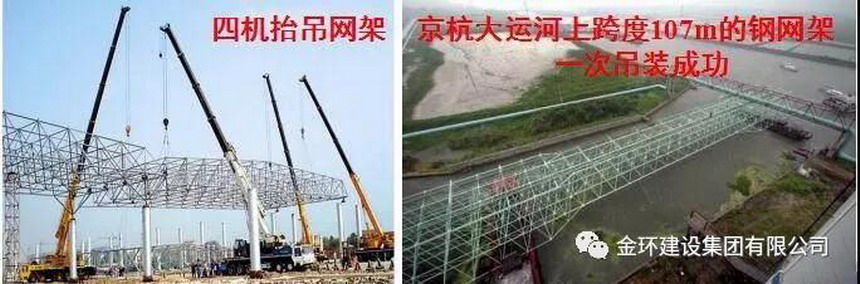

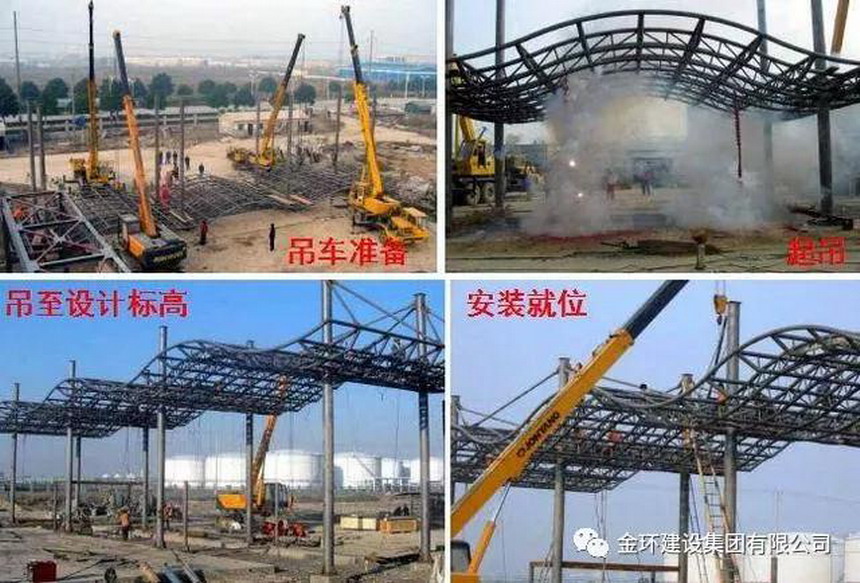

是先将网架在地面上拼装成整体,再用起重设备将其整体提升到设计位置上加以牢固 。此法不需拼装支架,高空作业少,易包管焊接质量,但对起重设备要求高,技术较庞大 。适用于球节点的钢网架 。凭据所用设备的差别,整体装置法又分为多机抬吊法、拔杆提升法、千斤顶提升法及千斤顶顶升法等 。

银娱优越会(中国)最新官方网站

银娱优越会(中国)最新官方网站



⑵ 拔杆提升法



网架先在地面上错位拼装,然后用多根独脚拔杆将网架整体提升到柱顶以上,空中移位,落位装置 。

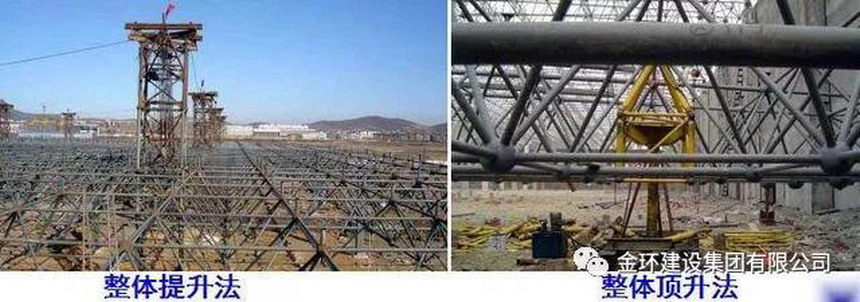

⑶ 整体提升法和顶升法



是利用电动螺杆提升机或顶升千斤顶,将在地面原位拼装好的钢网架整体提升或顶升至设计标高 。

银娱优越会(中国)最新官方网站

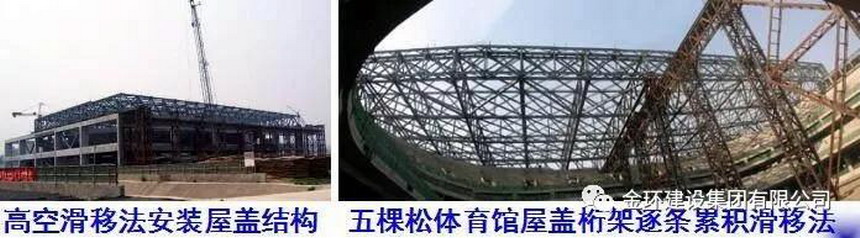

4.3 高空滑移法



按滑移方法分逐条滑移法和逐条累积滑移法两种 ;按磨擦方法可分为转动式滑移和滑动式滑移两种 。

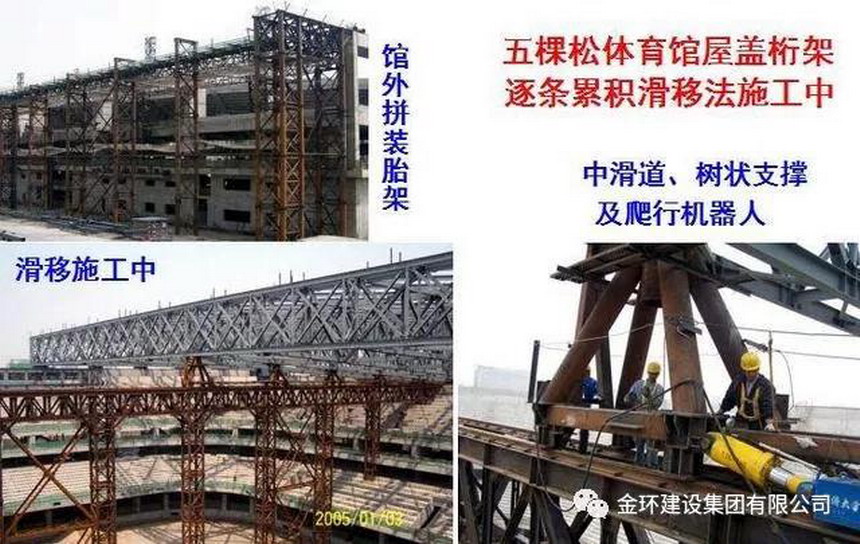

北京五棵松体育馆屋顶结构为双向正交桁架体系,跨度为120×120m,26榀钢桁架支撑于沿建筑物四周安排的20根砼柱上,柱顶标高为+29.3m,接纳三组平行滑道、累积滑移的装置工艺,滑移总重量3300t,滑移距离120m 。
