钢结构焊接变形的火焰校正要领

2017-07-26 17:00:16 来源：类型：银娱新闻要害词：钢结构,焊接,变,形的,火焰,校正,要领,目前,

        目前，钢结构已在厂房建筑中获得广泛的应用。而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。这些构件在制作历程中都保存焊接变形问题，如果焊接变形不予以矫正，则不但影响结构整体装置，还会降低工程的宁静可靠性。焊接钢结构爆发的变形凌驾技术设计允许变形规模，应设法进行矫正，使其抵达切合产品质量要求。
        在生产历程中普遍应用的矫正要领，主要有机械矫正、火焰矫正和综合矫正。但火焰矫正是一门较难操作的事情，要领掌握、温度控制不当还会造成构件新的更大变形。因此，火焰矫正要有富厚的实践经验。
        1、钢结构焊接变形的种类与火焰矫正
        钢结构的主要构件是焊接H型钢柱、梁、撑。焊接变形经常接纳以下三种火焰矫正要领：
        （1）线状加热法；
        （2）点状加热法；
        （3）三角形加热法。

        下面介绍解决差别部位的施工要领。以下为火焰矫正时的加热温度（材质为低碳钢）
        注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响攻击韧性。16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。
       1.1翼缘板的角变形
       矫正H型钢柱、梁、撑角变形。
       在翼缘板上面（瞄准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热规模不凌驾两焊脚所控制的规模，所以不必水冷却。
       线状加热时要注意：
       （1）不应在同一位置重复加热；
       （2）加热历程中不要进行浇水。这两点是火焰矫正一般原则。
       1.2 柱、梁、撑的上拱与下挠及弯曲
       （1）在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。为制止爆发弯曲和扭曲变形，两条加热带要同步进行�？山幽傻臀陆谜蛑形陆谜�。这种要领有利于减少焊接内应力，但这种要领在纵向收缩的同时有较大的横向收缩，较难掌握。

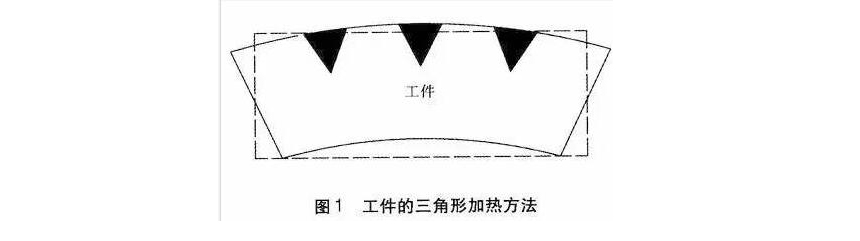

       （2）翼缘板上作线状加热，在腹板上作三角形加热。

银娱优越会(中国)最新官方网站

       用这种要领矫正柱、梁、撑的弯曲变形，效果显著，横向线状加热宽度一般取20—90mm，板厚小时，加热宽度要窄一些，加热历程应由宽度中间向两边扩展。
       线状加热最好由两人同时操作进行，再划分加热三角形三角形的宽度不应凌驾板厚的2倍，三角形的底与对应的翼板上线状加热宽度相等。
       加热三角形从顶部开始，然后从中心向两侧扩展，一层层加热直到三角形的底为止。加热腹板时温度不可太高，不然造成凹陷变形，很难修复。
       注：以上三角形加热要领同样适用于构件的旁弯矫正。加热时应接纳中温矫正，浇水要少。
       1.3 柱、梁、撑腹板的海浪变形
       矫正海浪变形首先要找出凸起的波峰，用圆点加热法配合手锤矫正。
       加热圆点的直径一般为50～90mm，当钢板厚度或海浪形面积较大时直径也应放大，可按d＝（4δ＋10）mm（d为加热点直径；δ为板厚）盘算得出值加热。
       烤嘴从波峰起作螺旋形移动，接纳中温矫正。
       当温度抵达600～700度时，将手锤放在加热区边沿处，再用大锤击手锤，使加热区金属受挤压，冷却收缩后被拉平。
       矫正时应制止爆发过大的收缩应力。矫完一个圆点后再进行加热第二个波峰点，要领同上。为加速冷却速度，可对Q235钢材进行加水冷却。这种矫正要领属于点状加热法，加热点的漫衍可呈梅花形或链式密点形。注意温度不要凌驾750度。

银娱优越会(中国)最新官方网站

       2、结语
       火焰矫正引起的应力与焊接内应力一样都是内应力。不恰当的矫正爆发的内应力与焊接内应力和负载应力迭加，会使柱、梁、撑的纵应力凌驾允许应力，从而导致承载宁静系数的降低。因此在钢结构制造中一定要慎重，尽量接纳合理的工艺步伐以减少变形，矫正时尽量可能接纳机械矫正。当不得不接纳火焰矫正时应注意以下几点：
       （1）烤火位置不得在主梁最大应力截面四周；
       （2）矫正处烤火面积在一个截面上不得过大，要多选几个截面；
       （3）宜用点状加热方法，以改善加热区的应力状态；
       （4）加热温度最好不凌驾700度
       （转自：钢构头条）
