超声波探伤技术检测中的应用

2017-07-14 09:01:53 来源：类型：银娱新闻要害词：超声波,探伤,技术,检测,中的,应用,钢结构,

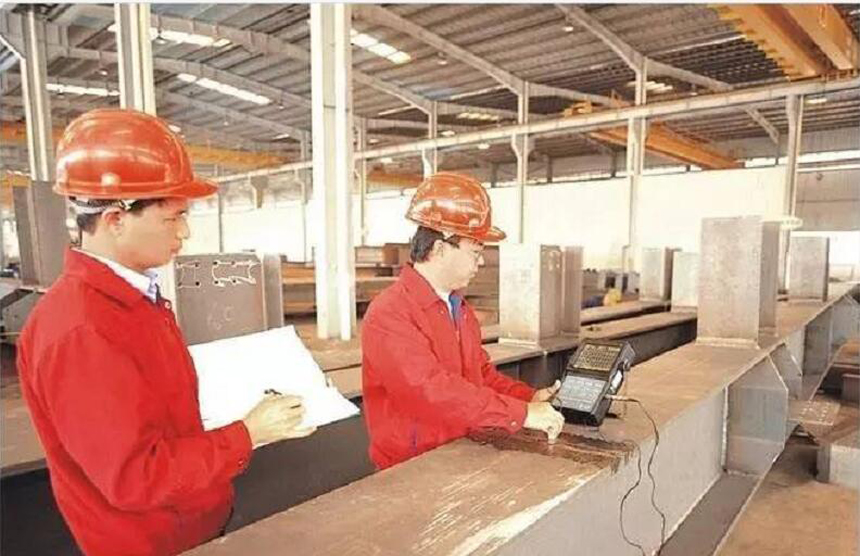

钢结构无损探伤包括超声检测（UT）、射线检测（RT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等五种检测要领。超声检测是目前应用最广泛的探伤要领之一。超声波的波长很短、穿透力强，流传历程中遇差别介质的分界面会爆发反射、折射、绕射和波形转换。超声波像光波一样具有良好的偏向性，可以定向发射，犹如一束手电筒灯光可以在黑黑暗寻找目标一样，能在被检质料中发明缺陷。超声波探伤能探测到的最小缺陷尺寸约为波长的一半。超声波探伤又可分为反射法和穿透法。穿透法的灵敏度不如反射法，因而在实际探伤中一般接纳反射法来进行钢材缺陷探伤和焊缝探伤，即凭据缺陷反射回波声压的崎岖来评价缺陷的巨细。
银娱优越会(中国)最新官方网站

        从焊缝自己来说决定焊缝质量的因素主要有3方面，划分是焊缝内部缺陷、焊缝外观外貌缺陷以及焊缝尺寸。因此，焊缝质量品级就保存着两重寄义，其一是针对焊缝内部缺陷检验，其二是针对焊缝外观外貌缺陷检验。但目前绝大部分情况是设计者只进行笼统的划定，如“该焊缝质量品级为二级”，此时正确的理解是“焊缝内部缺陷按二级检验，外观缺陷也按二级检验。”
        关于需要进行疲劳验算的构件如吊车梁，其中某些部位的角焊缝，虽然不进行内部缺陷的超声波探伤（三级焊缝），但其外观外貌质量品级应为二级，所以笼统地说“角焊缝都是三级焊缝”就有失全面。下面就超声波无损探伤在钢结构鉴定检测中的应用，结合相关规范作以下开端探讨：
        一、检测资料及检测报告的种类

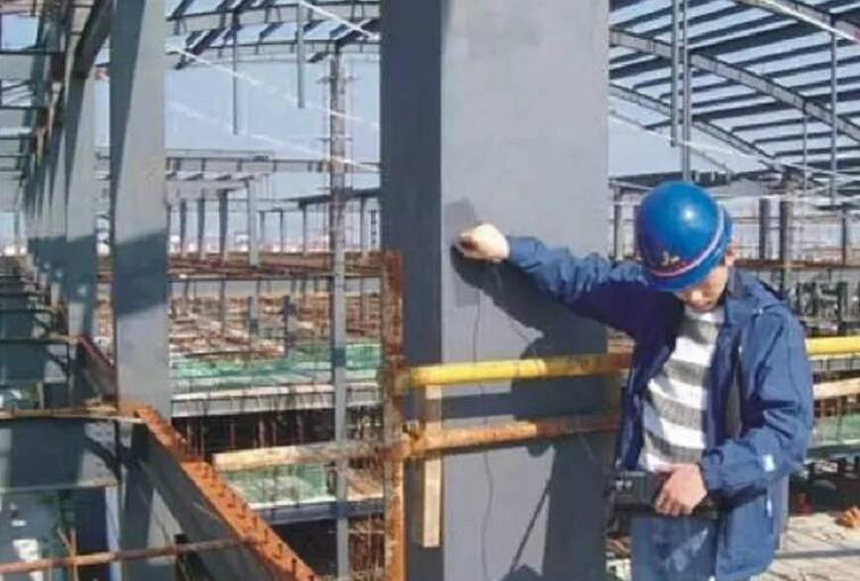

        在衡宇具备相关资料的情况下，我们进行鉴定检测就应结合相关资料及检测数据对其进行综合评价。委托单位提供的相关资料往往包括施工单位自检、见证检测及第三方检测三种。针对以上三种资料，其相应的要求通�？晒槟晌硪凰校�
        如果以下检测资料审查缺乏格或现场抽样检查不达标的情况下，就应结合可靠性鉴定标准、钢结构工程施工质量验收规范等国家相关规范，对该项目进行进一步的检测。
银娱优越会(中国)最新官方网站

        二、焊缝无损检测的检验品级
        凭据《钢焊缝手工超声波探伤要领和探伤结果分级》GB11345-89划定，超声波检验品级分为A、B、C三个级别：

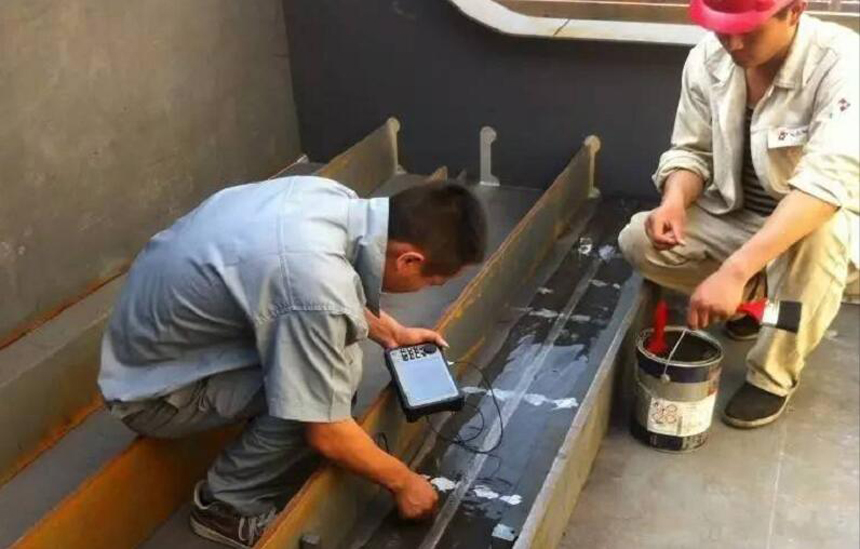

        A级、检验接纳一种角度的探头在焊缝的单面单侧进行检验，只对允许扫查到的焊缝截面进行探测。一般不要求作横向缺陷的检验。母材厚度〉50mm时，不得接纳A级检验。
        B级、检验原则上接纳一种角度探头在焊缝的单面双侧进行检验，对整个焊缝截面进行探测。母材厚度〉100mm时，接纳双面双侧检验。受几何条件的限制可在焊缝的双面单侧接纳两种角度探头进行探伤。条件允许时应作横向缺陷的检验。
        C级、检验至少要接纳两种角度探头在焊缝的单面双侧进行检验。同时要做两个扫查偏向和两种探头角度的横向缺陷检验。母材厚度〉100mm时，接纳双面双侧检验。其他附加要求是：1．对接焊缝余高要磨平，以便探头在焊缝上作平行扫查；2．焊缝两侧斜探头扫查经过的母材部分要用直探头作检查；3．焊缝母材厚度≥100mm，窄间隙焊缝母材厚度≥40mm时，一般要增加串列式扫查。
        三、建筑结构焊缝无损探伤检验具体要求
        3.1、设计要求全焊透的焊缝，其内部缺陷的检验应切合下列要求：
        3.1.1、一级焊缝应进行100%的检验，其及格品级应为《钢焊缝手工超声波探伤要领和探伤结果分级》GB11345-89中B级检验的Ⅱ级及Ⅱ级以上；
        3.1.2、二级焊缝应进行抽检，抽检比例20%，其及格品级应为《钢焊缝手工超声波探伤要领和探伤结果分级》GB11345-89中B级检验的Ⅲ级及Ⅲ级以上；
        3.1.3、全焊透的三级焊缝可不进行无损检测。
        3.2、焊接球节点网架焊缝的超声探伤及缺陷分级应切合《焊接球节点钢网架焊缝超声波探伤及质量分级法》JG/T3034.1-1996的划定。
        3.3、螺栓球节点网架焊缝的超声探伤及缺陷分级应切合《螺栓球节点钢网架焊缝超声波探伤及质量分级法》JG/T3034.2-1996的划定。

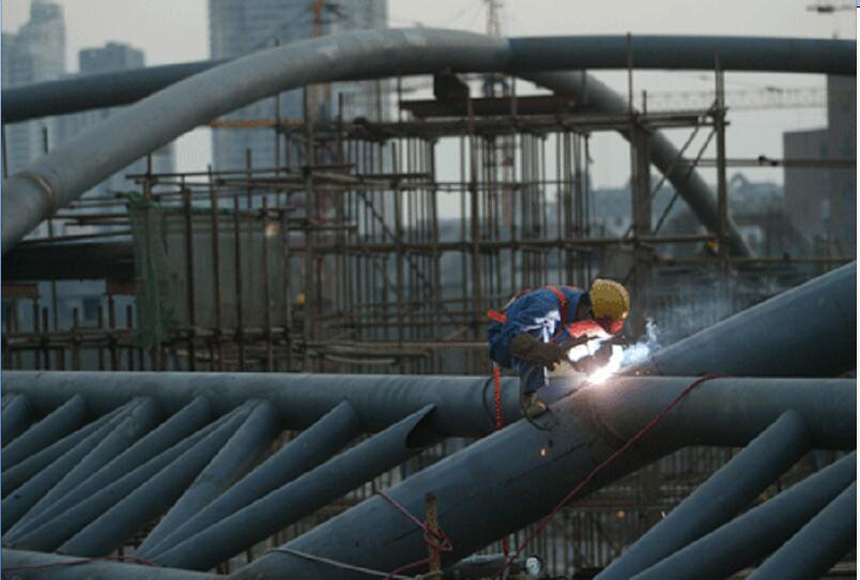

        3.4、圆管T、K、Y节点焊缝的超声波探伤要领及缺陷分级应切合《建筑钢结构焊接技术规程》JGJ81-2002的划定。
银娱优越会(中国)最新官方网站

        四、焊缝缺陷的评定品级
        缺陷的巨细确定以后，要凭据缺陷的性质和指示长度结合有关标准的划定评定焊缝的质量级别。
        超声波检验焊缝内部缺陷的评定品级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ级，其中Ⅰ级质量最高，Ⅳ级质量最低。
        凭据在标准试块上绘制的距离波幅曲线，比照焊缝中缺陷最高回波的位置、和缺陷性质判断焊缝品级。关于最大反射波幅不凌驾距离波幅曲线中评定线的缺陷，均评定为Ⅰ级；最大反射波幅凌驾评定线的缺陷检验者判定为裂纹等危害性缺陷时，无论其波幅和尺寸如何，均评定为Ⅳ级；反射波幅位于Ⅰ区的非裂纹性缺陷，均评定为Ⅰ级；反射波幅位于Ⅲ区的缺陷，无论其指示长度如何，均评定为Ⅳ级。最大反射波幅位于Ⅱ区的缺陷，跟具缺陷指示长度。
银娱优越会(中国)最新官方网站

        五、焊缝检测记数规则及及格评定
        5.1．焊缝内部缺陷无损检测记数规则一级焊缝探伤比例100%，即全数探伤；二级焊缝探伤比例20%，关于工厂制作焊缝，应按每条焊缝长度盘算比例，且探伤长度≥200mm，当焊缝长度≤200mm时，应对整条焊缝进行探伤；关于现场装置焊缝，应按同一类型、同一施焊条件的焊缝条数盘算比例，探伤长度应≥200mm，并应不少于1条焊缝；三级焊缝不要求进行内部缺陷的无损探伤。
        5.2．焊缝处数的记数要领工厂制作焊缝长度≤1000mm时，每条焊缝为1处，长度>1000mm时，将其划分为每300mm为1处，现场装置焊缝每条焊缝为1处。
        5.3．抽样检验的及格判定抽样检查的焊缝数如缺乏格率<2%时，该批验收应定为及格；缺乏格率>5%时，应加倍抽检，且必须在原缺乏格部位两侧的焊缝延长线各增加1处，如在所有抽检焊缝中缺乏格率≤3%时，该批验收应定为及格，>3%时,该批验收应定为缺乏格。当批量验收缺乏格时，应对该批余下焊缝的全数进行检查。
银娱优越会(中国)最新官方网站

        六、焊缝中常见缺陷的类型及其在超声探伤中的识别
        焊缝中常见的缺陷主要有气孔、夹渣、未焊透、未熔合和裂纹等几种，他们各自的回波均有其特性。
        6.1．气孔：气孔是在焊接历程中焊接熔池高温时吸收了过量的气体或冶金反应爆发的气体，在冷却凝固之前来缺乏逸出而残留在焊缝金属内所形成的空穴，多呈球形或椭球形。气孔可分为单个气孔和密集气孔。单个气孔回波高度低，波形较稳定。从各个偏向探测，反射波高峻致相同，但稍一移动探头就消失。密集气孔为一簇反射波，其波高随气孔的巨细而差别，当探头作定点转动时，会泛起此起彼落的现象。
        6.2．夹渣：夹渣是指焊后残留在焊缝金属内的熔渣或非金属夹杂物，夹渣外貌不规则。夹渣分点状夹渣和条状夹渣。点状夹渣的回波信号与点状气孔相似。条状夹渣回波信号多呈锯齿状。它的反射率低，一般波幅不高，波形常呈树枝状，主峰边上有小峰。探头平移时，波幅有变换，从各个偏向探测，反射波幅不相同。
        6.3．未焊透：未焊透是指焊接接头部分金属未完全熔透的现象。一般位于焊缝中心线上，有一定的长度。探伤中探头平移时，未焊透波形较稳定，焊缝两侧探伤时，均能获得大致相同的反射波幅。
        6.4．未熔合：未熔合主要是指填充金属与母材之间没有熔合在一起或填充金属层之间没有熔合在一起。未熔合反射波的特征是：探头平移时，波形较稳定。两侧探测时，反射波幅差别，有时只能从一侧探到。
        6.5．裂纹：裂纹是指在焊接历程中或焊后，在焊缝或母材的热影响区局部破裂的漏洞。一般来说，裂纹的回波高度较大，波幅宽，会泛起多峰。探头平移时，反射波连续泛起，波幅有变换；探头转动时，波峰有上、下错动现象。
        （转自：钢构百科）
